Stroje pro řezání vodním paprskem
Od roku 2006 spolupracujeme se společností PTV, spol. s r.o. vyrábějící stroje pro řezání vodním paprskem. Vyvinuli jsme pro PTV řídící systém na bázi našeho produktu Cnc886/Win rozšířený o specifické funkce pro řezání vodním paprskem.
Za dobu působení jsme do srpna 2012 realizovali 280 aplikací.
Vlastnosti řídícího systému
- Založen na průmyslovém PC v prostředí Windows XP Embedded
- Software řídicího systému sdružuje jak funkce CNC řízení tak speciálně pro firmu PTV vyvinuté funkce řízení řezacího procesu (více viz #2)
- Různé typy transformace souřadného systému (posunutí, rotace, …)
- Parabolické rampy pro potlačení ryvu
- Předpočet trajektorie s plánováním rychlosti podle dynamických možností stroje.
- Pětiosé korekce pro využití rotačních os A a B pro funkci Progres Jet a 5AX

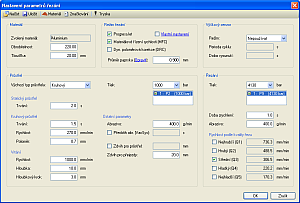

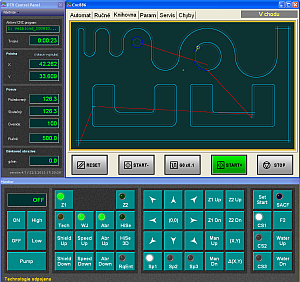

Ukázka obrazovek řídícího systému

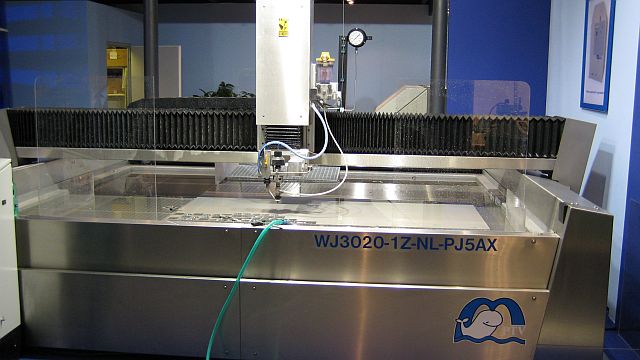

Fotografie některých strojů
