Zdroje nízkého napětí pro projekt ALICE
Systém zdrojů LVPS (SDD low-voltage power supply) byl speciálně vyvinut pro napájení křemíkových driftových detektorů (silicon drift detector = SDD) na experimentu ALICE v laboratořích CERN. Systém má modulární koncepci. Každý modul se skládá ze dvou sekcí A a B po třech (v první verzi čtyřech) zdrojích. Každý zdroj je od ostatních galvanicky oddělen a má vlastní číslicovou regulaci. Požadované napětí i skutečný stav zdroje se předávají po komunikačních linkách do nadřízeného systému. Sekce tvoří závislé bloky, kdy překročení proudu nebo jiná vybraná událost v libovolném zdroji způsobí vypnutí všech zdrojů v sekci. Procesory jednotlivých zdrojů modulu komunikují s centrálním procesorem modulu. Ten pak zajišťuje komunikaci mezi moduly a s nadřízeným systémem. Moduly se zasouvají do 19“ racku (84 HP šířky a 6U výšky). Každý rack pojme 8 modulů.

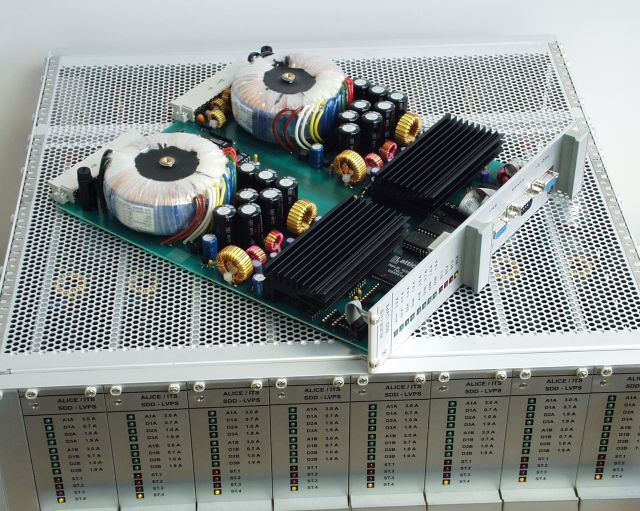

Obrázek modulu a rackové skříně
Fotografie
